1平板隔膜
1.1 平板隔膜結構
高壓煤漿泵的隔膜形式一般為單層錐形隔膜、平板隔膜+軟管隔膜、雙軟管隔膜三種主流模式。錐形隔膜作為一種主流隔膜，結構緊湊，無拉伸變形， 隔膜邊緣彎曲變形相對較低， 運行周期長，但幾何尺寸確定困難。軟管隔膜作為FULUWA煤漿泵獨有的隔膜，其制造簡單，為空心圓柱狀結構，隔膜受力較小，但是軟管隔膜排氣不正確也容易導致隔膜損壞，使其運行周期較錐形隔膜短；由于采用了雙層軟管隔膜的結構， 其運行周期略有改觀。本裝置采用的雙層平板隔膜其結構形式較簡單， 為雙層的圓形橡膠半片拼接在一起， 在隔膜前、后側都裝有隔膜限制板，保證隔膜在設計的行程范圍內工作， 但是在隔膜的工作中都會不可避免的產生拉伸變形，從而影響隔膜的使用壽命。且本裝置的平板隔膜邊緣為平面， 而一般使用的錐形隔膜邊緣都是過渡圓角。對比三種隔膜，平板隔膜的使用壽命是最短的， 一般來講國產平板隔膜的使用壽命可以達6000h， 進口平板隔膜壽命可以達8000h。而本裝置的平板隔膜使用壽命基本處于1000~1500h，遠遠小于國產平板隔膜的使用壽命。隔膜結構如圖1所示。

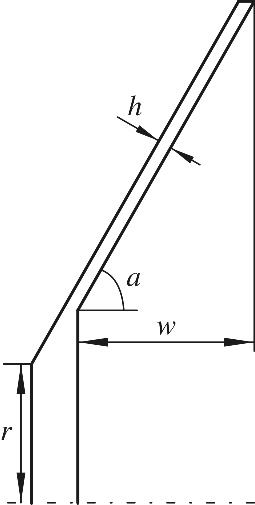

圖1 隔膜結構
1.2 工藝參數
對隔膜壽命影響最大的主要是活塞的沖程以及隔膜的厚度。兩種參數的選取不合適將對煤漿泵的運行產生較大影響。但當沖程超過50r／min時，應力值大幅增加，因此,在選取活塞沖程時應盡量使沖程低于50r／min，甚至低于45r／min，這樣更有利于避免隔膜在運動過程中應力值過大。設計隔膜時， 應盡量使泵排量占隔膜吞吐能力體積分數85%以下，甚至是80%以下，這更有利于減小隔膜平均應力，提高隔膜疲勞壽命。
2 隔膜損壞分析
2.1 機械補排油裝置發生輕微堵塞
裝置運行期間發生過數次高壓煤漿泵驅動液箱竄油的現象， 即同一個缸的驅動液箱油位存在差異，驅動液的顏色由明亮色轉變成黑色。對煤漿泵的活塞桿拆除后發現缸套有明顯的刮痕且兩缸之間的橡膠密封圈也已經損壞。進而導致高壓煤漿泵驅動液中有大量的顆粒存在， 顆粒在閥球處累積， 導致閥球在排油期間不能將多余的驅動液排出。驅動液端壓力上漲，多余的驅動液導致隔膜的變形量加劇，輸出煤漿量增多，隔膜與驅動液間壓差增大，導致隔膜的損壞。正常運行期間煤漿泵一定轉速對應一定的煤漿流量， 但是當驅動液端的驅動液較多時會導致驅動液端和煤漿端的不匹配， 導致隔膜損壞。通過對運行期間數據分析發現， 數次隔膜破裂均是煤漿流量略高的那個缸隔膜最先破裂。
2.2 補排油裝置間隙發生變化
在高壓煤漿泵排油導桿下部有一連接隔膜的橫向?qū)U，兩者之間有一定間隙
3 結束語
(1) 煤漿泵的隔膜形式盡可能不選用平板隔膜，避免隔膜的應力過大造成隔膜損壞。平板隔膜的厚度大于6mm時，隔膜在安裝過程中與壓板之間的應力增大，其容易產生疲勞損壞。因此在選用平板隔膜時其厚度盡可能控制在6mm左右。在設計隔膜時應避免隔膜厚度過小， 隔膜設計應遵循宜厚不宜薄的原則。綜上所述， 隔膜厚度以6mm左右為宜。
(2) 在選取活塞沖程時應盡量使沖程低于50r／min 或者45r／min， 選取泵的排量時盡量使最大工作流量占隔膜吞吐能力體積分數低于85%，甚至低于80%。這更有利于減小隔膜平均應力，提高隔膜疲勞壽命。
(3）加強設備的管理， 通過每個缸的流量變換趨勢觀察泵的運行是否穩定， 當單缸出現煤漿流量下降以及電流出現大幅波動時應及時查找原因，避免隔膜兩端壓差過大導致隔膜損壞。同時還應加強對驅動液質量的管理， 避免發生因驅動液質量使驅動液補排異常，導致隔膜損壞。
