欧美日韩国产一区二区三区伦_国产高清视频a在线大全_国产a级黄色毛片_亚洲天堂国产精品_国产欧美日韩三级_久久成人国产精品_国产剧情jvid在线观看_欧美日韩视频综合一区无弹窗_精品日韩在线视频一区二区三区

天津津騰

服務熱線：021-58201756
13661764389

他們都在找： 天津津騰GM-0.5F隔膜真空泵
當前位置：主頁 > 新聞動態(tài) > 行業(yè)動態(tài) >

硅膠改性殼聚糖膜的制備

導讀:重金屬是水體中十分嚴重的生態(tài)環(huán)境污染之一，而殼聚糖具有較強的重金屬吸附能力。采用硅膠粒子浸出法制備出大孔殼聚糖膜，并且研究了其對重金屬 Cu2+的吸附性能。


返回列表 來源：未知 發(fā)布日期：2019-08-21 09:25【大 中 小】
隨著中國工農業(yè)生產(chǎn)的發(fā)展，重金屬已成為非常嚴重的環(huán)境生態(tài)污染之一，直接或者間接地對人類及各種生物的健康造成威脅。吸附法是處理重金屬污染廢水的成熟工藝?；钚蕴渴禽^為常見的高效吸附劑，但存在成本過高，固液分離困難的缺點。殼聚糖是甲殼素的主要衍生物，是一種高胺和羥基功能的多糖生物聚合物，具有較強的鍵合能力、普適性和獨特的功能性。殼聚糖生物高分子及其衍生物的吸附膜具有生物相容性、生物降解性、無毒性、反應性、成膜性、纖維性和親水性等優(yōu)點。本文天津津騰實驗設備有限公司采用微粒浸出法制備出大孔型殼聚糖膜，使用硅膠作為制孔劑制備出多孔殼聚糖膜對重金屬Cu2+進行吸附，研究其吸附性能，優(yōu)化其吸附條件。

1.殼聚糖膜的制備
稱取3g殼聚糖，加入到100mL的10%淵質量分數(shù)冤乙酸水溶液中，溶解殼聚糖來制備膜。分別稱取1.5、3.0、4.5、6.0g的硅膠加入上述溶液中，待攪拌均勻后，使溶液自然流淌在培養(yǎng)皿中，并將膜在室溫下干燥24h。將殼聚糖膜浸入氫氧化鈉淵1mol/L冤的水溶液中24h，再用蒸餾水洗滌。由于殼聚糖膜是非均勻交聯(lián)的，將以上制備的殼聚糖膜浸入質量分數(shù)為0.25%的50mL戊二醛水溶液30min，再用蒸餾水洗滌以除去未反應的殘基。將制備好的膜放在濾紙上自然干燥后，放入密封袋中備用。

2.溫度對殼聚糖膜的影響
將質量濃度為400mg/L的Cu2+溶液分別置于25、35、45、55、65℃的恒溫水浴中，天津津騰實驗設備有限公司通過殼聚糖膜吸附Cu2+后的顏色變化，來判斷吸附效果，結果見表1。

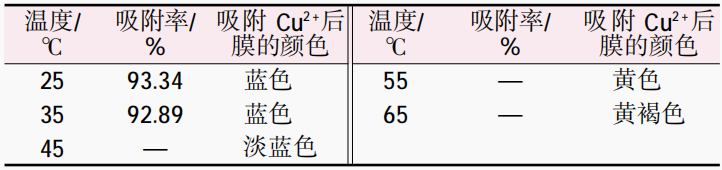

                                             表1溫度對殼聚糖膜吸附率的影響
由表1可見，在25℃和35℃時，清晰可見殼聚糖膜上吸附了藍色的Cu2+，吸附率分別為93.34%和92.89%；45℃時，殼聚糖膜上的Cu2+相較于25℃時顏色變淡；55℃時，殼聚糖膜為黃色；65℃時，殼聚糖膜呈現(xiàn)黃褐色。分析原因，殼聚糖膜吸附Cu2+，在吸附的同時發(fā)生解吸作用，當吸附和解吸作用達到平衡時吸附達到飽和狀態(tài)，25℃和35℃時可以維持這種吸附平衡。當溫度升至45℃時，吸附在殼聚糖膜上的Cu2+發(fā)生更強烈的解吸作用，因此膜上的顏色變淡。繼續(xù)升高溫度，殼聚糖開始脫水，受熱導致殼聚糖失水后分子中的大分子鏈的排列發(fā)生變化。

3.總結
天津津騰實驗設備有限公司發(fā)現(xiàn)經(jīng)過硅膠改性的殼聚糖膜具有多孔結構，能夠吸附Cu2+，最佳制備條件院3.0g殼聚糖溶解于10mL質量分數(shù)為10%的乙酸溶液中，加入3g硅膠，再加入戊二醛的交聯(lián)，干燥后獲得殼聚糖膜。吸附條件為院在25℃、40mL的400mg/LCu2+溶液中，加入0.4g制備好的殼聚糖膜，吸附25h時后膜為藍色，溶液由藍色變成無色，加入紫脲酸銨顯色劑后為紫色，紫外可見光譜儀測試計算吸附率為93.34%。
