低溫冷拉對pvdf微孔濾膜成孔的影響

導讀:采用聚偏氟乙烯材料制備鋰電池用微孔膜，使用熔體擠出拉伸法制備了預制膜片，通過牽伸比的調節成功獲得了擁有排核片晶結構的預制膜片。


返回列表 來源：未知 發布日期：2019-04-15 14:52【大 中 小】
 現在廣泛商業化應用的鋰電池隔膜材料為聚乙烯(PE)或聚丙烯(PP)，但是由于其熱穩定性較差、力學性能較差等因素制約了對鋰電池隔膜安全性的進一步提高。PVDF是一種新興的、綜合性能優良的膜材料，韌性高、沖擊強度和耐磨性能好，同時還具有極好的耐氣候性和化學穩定性，制膜時易于流延成膜。同時相較于傳統的 PP材料，熱穩定性更好，PVDF的熱變形溫度為150 ℃，而PP的熱變形溫度為100℃；拉伸強度更高，PVDF為 46 MPa，PP為 35 MPa；以及更加優良的化學穩定性，為鋰電池安全性能的提高帶來了可能。
主要原料:
PVDF微孔濾膜，天津津騰實驗設備有限公司。

1.主要設備及儀器
隔膜真空過濾裝置，天津市津騰試驗設備有限公司；單螺桿擠出機 （帶三輥牽引機），上海塑機廠；電子萬能試驗機附（帶自制溫控箱），日本島津株式會社；掃描電子顯微鏡，日本電子株式會社；差示掃描量熱儀 ，美 國 TAINSTRU-MEN公司；傅里葉變換紅外光譜儀，美國尼通公司；動態熱機械分析，美國 TAINSTRU-MEN公司。

2.樣品制備
預制膜的制備：將 PVDF微孔濾膜 粒料通過擠出機塑化熔融，加工時平直口模溫度為190 ℃，螺桿轉速為5r/min，通過寬度為100mm、厚度為1mm的平直口模，再經過收卷輥的拉伸作用獲得pvdf流延膜；通過調節收卷輥速度，來調節流延膜的牽伸比；預制膜的拉伸成孔：預制膜在140℃ 下退火2h后，將 退 火 后 的 預 制 膜 裁 成 長 度 為 30mm、寬 度 為20mm 的膜片，放入配有溫控箱的電子萬能試驗機中，沿流動方向進行冷熱拉伸；拉伸過程分為3個階段：冷拉 －熱拉 －熱定型；熱拉溫度為135℃；熱定型條件：在140℃下，保持5min；其中低溫拉伸時，在溫控箱中加入50ml 的液氮，關閉溫控箱，待其全部氣化后，再開始拉伸；低溫拉伸時溫度通過熱電偶無紙記錄儀進行測量。

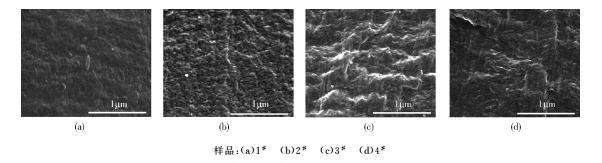

                                圖1 室溫下冷拉的不同拉伸參數的膜片表面的sem照片

3.不同溫度下冷拉對預制膜成孔的影響
根據成孔原理，具有規整性更好的排核片晶結構的預制膜片更有利于拉伸成孔，所以采用了牽伸比為160的預制膜進行拉伸。室溫冷拉制備的 pvdf 微孔膜表面 sem照片如圖1所示：1#樣品的冷拉速率較低，片晶有被拉伸的跡象，但是并未成孔；相比于1# 樣品，2# 和3# 樣品提高了冷拉和熱拉的速率，拉伸時應力隨之提高，有了成孔的跡象，片晶之間發生了明顯的變形和分離的跡象，出現了孔結構。雖然提高拉伸速率后出現成孔現象，但是孔的分布程度和孔徑大小還不太理想。相比于3# 樣品，4#樣品增加冷拉形變和熱拉形變量分別至55％和80％時，對于成孔并沒有提升。以上結果說明：在室溫冷拉的條件下，增加拉伸速率更有利于片晶之間被拉開，但是相同拉伸速率下，增加拉伸應變并不能進一步拉開片晶。　

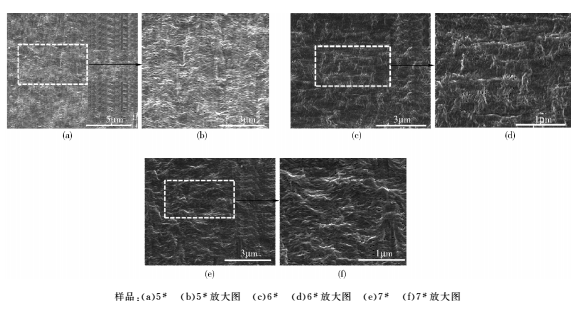

                   圖2在低溫下冷拉的不同拉伸參數的膜片表面

由上述結果可知，預制膜拉伸成孔時，隨著拉伸速率的提高，膜片的成孔效果也隨之提高。結合成孔的機理，在更高的拉伸速率下，鏈段來不及松弛，產生和保留更多的塑性形變，這有利于形成更好的成孔效果。在低于室溫的環境下，對預制膜進行拉伸，低溫拉伸的工藝。低溫拉伸的效果如圖2所示。可以看出，與室溫拉伸法得到的微孔膜相比，采用低溫拉伸法制備的微孔膜擁有更好的孔結構，孔的數量和孔的分布均勻程度都有所提高。低 溫 下 冷 拉 的5# 樣品相比于室溫下冷拉的3# 樣品，在幾乎相同的拉伸條件下，可以明顯看 出 5#樣 品 具 有 更 好 的 成 孔 效果。6# 樣品相比于室溫下拉伸的3# 樣品，在冷拉速率更低的情況下，也有著更好的成孔情況。7#樣品選用了牽伸比為140的預制膜，其取向度略低，但可以看出在低溫冷拉的情況下，相比于牽伸比為160的在室溫下冷拉的樣品來說，成孔情況也有提高。

4.結論
通過流延擠出成型時牽伸比的調控，在口模溫度為190℃，牽伸比為190的外場加工條件下，可以獲得較好的具有排核片晶結構的 pvdf微孔濾膜，預制膜隨著牽伸比的提高，其取向度和結晶度也逐步提高；采用低溫冷拉的膜片，比室溫下冷拉的膜片有著更好的孔結構；在低溫下冷拉，膜片表現出更好的剛性，屈服強度達到75mpa，結晶度提高了16.9 ％。
