真空泵在永磁電動機上的應用

導讀:本文天津津騰實驗設備有限公司給出了真空泵用調速永磁同步電動機的設計過程，對電機進行電磁計算，利用計算機輔助設計程序確定電機的基本尺寸參數，然后采用商用電磁場及溫度


返回列表 來源：未知 發布日期：2019-08-05 09:36【大 中 小】
隨著國民經濟的發展、科學技術的進步，人們對電機的性能提出了更高的要求。傳統的真空泵采用異步電機驅動，其效率和功率因數相對較低，損耗較大。調速永磁同步電動機以永磁體提供的磁通進行勵磁，提高了電動機的效率和功率密度,電動機結構較為簡單，提高了電動機運行的可靠性，相對于傳統的真空泵用電機，具有更優良的調速特性以及更高的能效。在一些場合，例如節能要求高的應用場合，正在逐步代替?zhèn)鹘y(tǒng)鼠籠轉子異步電動機。本文天津津騰實驗設備有限公司發現有人根據真空泵的節能需要，設計了一臺40極75kW轉速為105r/min的三相調速永磁同步電動機，通過計算機輔助設計程序和有限元仿真軟件，得到了三相調速永磁同步電動機的相關參數以及性能曲線，與75kW真空泵用異步電機相比，電機在滿足技術要求的同時達到了節能環保的目的。

1定子槽數及極槽配合的確定
為防止附加轉矩產生的振動和噪聲增加，使電機效率下降，永磁同步電動機的定子槽型采用梨形槽。為提高永磁同步電動機的多項性能，極槽配合選定為40/48。

2定子繞組的設計
為避免三次諧波在繞組各相之間產生環流，三相繞組的連接通常采用Y形接法。對于180及以上機座號的電機，通常選用雙層繞組結構，并選擇節距y=5/6τ以削弱磁勢及感應電動勢中的5次、7次諧波。在確定每相串聯匝數時，通常先滿足起動要求，再通過調整永磁體來滿足功率因數的要求。在永磁同步電動機中，為達到高效節能，電流密度通常比同容量的感應電動機低，同時選擇較少的每相串聯匝數以降低電流密度。

3三相調速永磁同步電動機電磁計算方案
對于所設計的電機，額定功率PN=75kW，額定頻率f=50Hz，極數為2p=40，額定轉速nN=105r/min，額定效率η≥93%，額定功率因數cosφN≥0.93，過載倍數Tmax*≥2.2，冷卻方式采用強迫風冷，絕緣等級為H級。電機性能指標要求如表1所示：

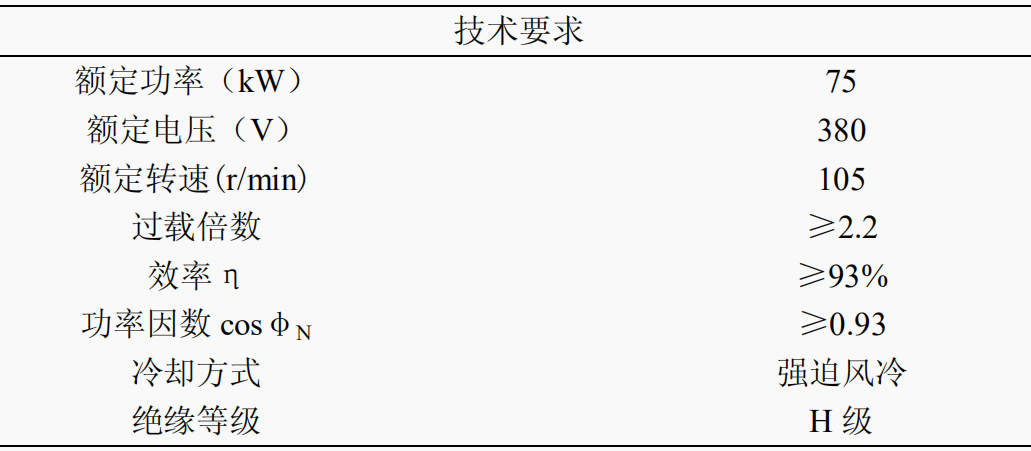

                                                                                      表1電機性能要求

4總結
本文設計了一臺75kW真空泵用調速永磁同步電動機，天津津騰實驗設備有限公司對其進行了空載電磁場及穩態溫度場仿真，由于設計指標中要求采用強迫風冷的冷卻方式，故本文的熱負荷取得相對較低，而過載倍數和力能指標均達到了設計目標。通過穩態溫度場的仿真結果可以得到電機中的最高溫升部件，并將其和電機的絕緣等級進行了校驗，在溫升允許范圍之內。今后，如果可以采用更好的冷卻方式，則電機的綜合性能將會得到進一步提升。
