隔膜真空泵是一種干式運行、真空度相對不高的真空泵，工作原理是通過往復拉伸- 壓縮隔膜，造成隔膜室容積發生變化，再結合單向閥切換氣路，完成抽取真空的功能。由于橡膠隔膜本身彈性大，對氣體并不能實現完全壓出，故隔膜真空泵的真空度一般不高于200 Pa，但是其具有體積小，重量輕，使用方便等優點，所有與氣體接觸的部件經過防腐處理后可以完全解決了真空泵的抗化學腐蝕問題。特別適合用于需要抗化學腐蝕或需長時間不間斷運行的場合，主要應用于食品、化學、醫藥、航空和汽車等工業。橡膠隔膜是隔膜真空泵最關鍵的部件， 長時間、高真空的使用要求對隔膜的材料和其相關部件的設計提出了更高的要求。本文作者使用有限元分析軟件ANSYS對隔膜真空泵的橡膠隔膜進行建模并分析計算，為優化橡膠隔膜的設計奠定了基礎。
1 橡膠材料的理論基礎及數據擬合
隔膜的材料采用的是橡膠，橡膠由于交聯分子鏈拆開的原因可承受高達100%~700%的彈性變形，人們在研究橡膠材料時，認為它是各向同性不可壓縮的超彈性體。橡膠是一種超彈性材料，超彈性材料的本構關系呈現復雜的非線性。橡膠的泊松比接近（接近0.5）大于塑料（0.3）。一般工程材料的應力狀態可以通過彈塑性曲線來描述，而超彈性材料則是通過彈性勢能函數來描述，應力- 應變關系是高度非線性的。
2 位移邊界條件
（1）隔膜右端上下兩面及右端面被氣室蓋和泵殼壓緊，其各種自由度被限制，如圖所示，其位移將被完全限制；
（2）橡膠隔膜中心部位移將被耦合，隔膜中心部分添加一個位移為5mm 的位移約束；
（3）由于是軸對稱分析，在圖形的最左端還要添加一個軸對稱約束，如下圖所示隔膜模型的最左邊。

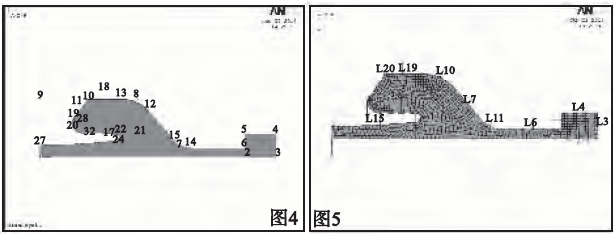

橡膠隔膜截面圖
3 應力邊界條件
（1） 橡膠隔膜的上側有1 atm 大氣壓的壓力作用，在上表面添加一個方向朝下的大氣壓；
（2） 橡膠隔膜的下側受到真空吸力的作用，在隔膜下表面添加一個方向朝下的大氣壓。
4 結論
本文通過有限元分析的方法對橡膠隔膜進行了力學分析，并建立其2 參數的M-R 數學模型，得到橡膠隔膜最大應力及應變情況，為橡膠隔膜和真空氣室的設計提供了理論依據，本文提出的分析方法同樣適用于其他超彈性體的研究。經過研究，得出了以下結論：
（1） ANSYS 有限元超彈性分析符合實際情況，能夠有效反應橡膠的應力- 應變情況。
（2） 此橡膠隔膜最大應力在真空接觸面的中部和上端直角處，為橡膠的優化設計提供了依據，應變模型為真空氣室的結構設計提供了依據。
（3）分析所得應力與實驗所得應力相符。
