真空隔膜泵的結構和工作原理：隔膜真空泵的結構和原理如圖1所示。隔膜真空泵的工作原理：主驅動為電機的圓周運動，通過曲柄滑塊機構轉化成內部的隔膜做往復式直線運動， 從而壓縮、拉伸泵腔內的空氣形成真空，在抽氣口處與外界大氣壓產生壓力差，在壓力差的作用下，將氣體吸入泵腔，再從排氣口排出，達到抽真空的目的。 隔膜真空泵無需任何工作介質，不產生任何污 染，并且在氣體交換倉內有過濾材料，從而保證空氣 的潔凈度;由于生產過程中采用新技術和新材料，它具有移動方便，工作流暢，從而能保證有理想的真空 度和較高的排氣量; 無摩擦的膜片運動，膜片無摩擦，對膜片無損耗; 采用特殊處理的膜片，工作壽命長，連續工作能達3600h，通過合理的設計和嚴謹?shù)慕Y(jié)構布局，使隔膜真空泵整體的運行更穩定、可靠，從而保證真正的高效率和低成本運行。

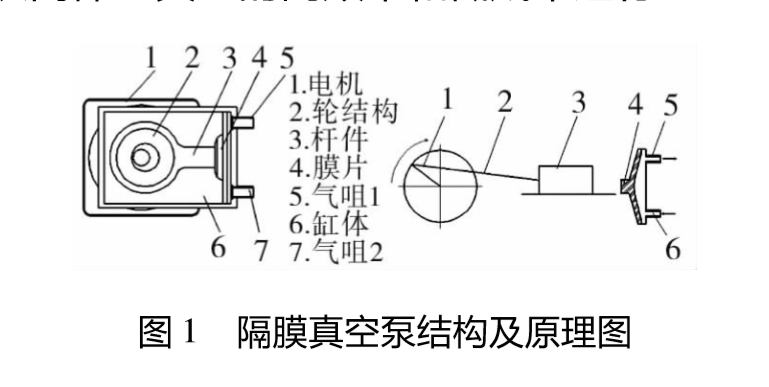

圖1 隔膜真空泵結構及原理圖：
真空隔膜泵虛擬樣機模型的建立：通過CAD軟件UG建立整體隔膜真空泵三維模型，經過裝配和零件干涉檢查沒問題后，導出Parasolid格式文件，再導入到ADAMS里面，實現二者數據連接。通過轉換，可建立虛擬樣機模型，并根據模型對應的添加相應零部件的屬性、運動副、約束以及驅動等。 建立完整的虛擬樣機模型后，就可以對整個系統進行運動學和動力學方面的仿真計算，實現運動仿真和動力分析等虛擬分析，輸出虛擬仿真的運動過程，以及樣機在仿真過程中隨運動而產生的主要參數變化曲線，運動副的受力、力矩等方面的計算等。從而更加深入地了解和掌握隔膜真空泵的運動學和動力學等的特性。 隔膜真空泵的虛擬樣機
模型模型中有:6個剛體( part)， 2個旋轉副( revolute)， 1個移動副 ( translation)， 1個旋轉驅動( rotational joint motion) 。
隔膜真空泵虛擬樣機模型：傳統的產品開發過程有: 概念設計—詳細設 計—制造物理樣機—物理樣機測試( 若出現問題， 需要重新修改設計，制造新樣機) ———產品確定，進 行量產。這個過程不僅難以提高產品品質，而且耗 費大量時間和資金。通過虛擬樣機技術，在制造出物理樣機之前，就可以進行相關參數性能的測試，發現樣機潛在的問題，從而在制造樣機的過程中加以 改正;能縮短產品開發周期40% ～ 70%，節約大量 的時間和研發成本。利用虛擬樣機技術，有時只需 投入傳統設計方式10%的費用，就可以達到傳統設 計方式90%的目標。
