隔膜泵是容積泵中較為特殊的一種形式，它是依靠隔膜片的來回鼓動來改變工作室容積以吸入和排出氣體的。在醫學和化學上被廣泛應用以控制容器壓強或?qū)崿F(xiàn)真空。隔膜泵主要由電機、偏心輪、軸承、連桿、隔膜、泵體、吸入閥和排出閥組成。由于隔膜泵偏心輪轉速較高，產生了較高的慣性力，導致設備產生較強烈的振動和噪音，而且引起隔膜泵實現的真空度不高，這就嚴重限制了隔膜泵的應用。因此，有必要對隔膜泵進行慣性力平衡。本文通過計算優化出了為了達到最小慣性力的配重，并用ADAMS進行機構仿真分析，發現加了所算的配重之后，慣性力顯著減小了。對設計隔膜泵和對現有隔膜泵進行平衡以減小振動有著重要意義。
1 機構平衡計算
1. 1 慣性力分析

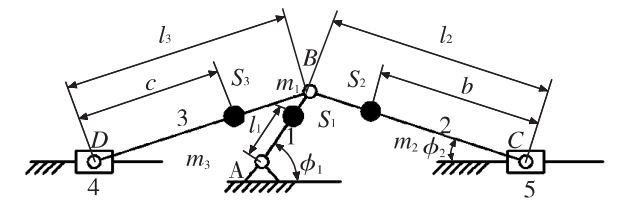

雖然在隔膜真空泵中連桿與隔膜以螺釘連接，不是純粹意義上的曲柄滑塊機構，但是隔膜屬于彈性材料，而且連桿長度遠大于偏心輪的偏心距，使隔膜往復運動距離較小，為了求解計算方便，可將隔膜簡化為一個的滑塊。根據分析，可以獲得隔膜泵傳動機構的運動簡圖，如圖1所示。

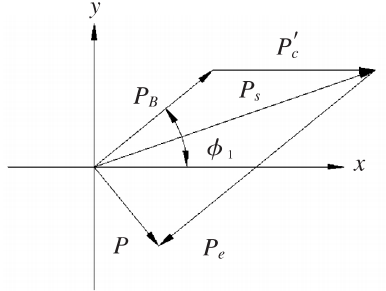

圖 1 隔膜泵傳動機構簡圖 圖 2 殘余慣性力
1. 2 平衡計算
由圖2可知，如果不對機構進行平衡，機構的總不平衡慣性力PS比較大，會給運行中的真空泵帶來很嚴重的振動和噪聲。為了減小機構中的慣性力，需要添加配重來部分平衡慣性力。如圖2所示，要產生最好的平衡效果，平衡配重產生的慣性力Pe最好隨1變化，但在工程實際中添加平衡配重時不可能做到這一點。在隔膜真空泵平衡時，為了設計和制造方便，通過在曲柄AB的反向延長線上添加配重來部分平衡慣性力。由于在圖1所示中BA方向上加配重，為了計算上的方便，可以將加配重后運動副B上集中質量的不平衡慣性力
2總結
本文采用質量代換方法對隔膜真空泵傳動機構的動平衡進行了分析和計算，并給出了最佳平衡配重計算方法，最后虛擬樣機軟件ADAMS對機構的不平衡慣性力進行仿真。理論分析和仿真結果說明了產生振動的主要原因，該工作對這類設備的設計和制造能提供有意義的指導。根據圖2可得，該設備產生強烈振動的主要原因是PB很大，對機構總慣性力PS的影響較大。PB很大的原因主要有: 構件1、2、3的質心S1、S2、S3都比較靠近運動副B，使mB大于mC、mD。如果質心 S1、S2、S3都遠離運動副B，則使PB較小、PC增大，使得最小殘余慣性力P增大，也使得實際殘余慣性力增大，從而會加劇設備的振動和噪聲。基于此，為了提高設備的動態性能和改善平衡效果，應使構件1、2、3的質心盡可能靠近運動副B，可在連桿設計時采用輕質材料。
