津騰隔膜泵作為固~ 液兩相介質輸送的關鍵設備，目前已廣泛應用于冶金、礦山、石油化工等諸多領域。在天津津騰隔膜泵的安裝維護（如定期檢修、更換備件）過程當中，設備隨機工具的結構是否合理成為了決定檢修效率的關鍵因素，也是連接隔膜泵產品設計者與設備操作者最直接的紐帶，對樹立產品用戶口碑和生產方企業形象具有重要意義。目前隔膜泵液力端常用的隨機工具主要包括：進出料閥座拆卸工具、進出料閥座裝入工具、隔膜室蓋螺母液壓拆卸工具、缸套拆卸工具、隔膜室蓋液壓拆卸工具、隔膜室蓋吊裝工具等。

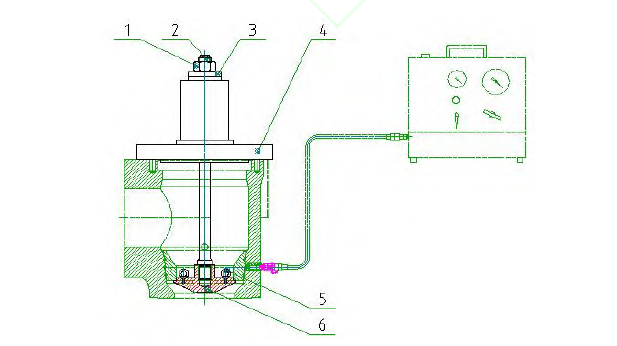

1—螺母2—螺桿3—墊片4—方墊塊5—吊環螺釘6—底墊板
圖1 閥座拆卸工具的結構原理圖
1 閥座拆卸工具的結構改進
閥座拆卸工具的操作原理如圖1所示。首先利用序號6底墊板放入閥座下，并將序號2 螺桿旋入底墊板，再將序號4 方墊板置于閥箱上方，然后將中空千斤頂（用戶自備）放在方墊板上，將序號3 墊片放入，將序號2 螺母鎖緊，給中空千斤頂加壓使閥座產生垂直方向運動使其拆卸下來。此工具的缺點是應用范圍窄，僅能應用于大通徑閥座的拆卸工藝當中，而對于中小通徑的隔膜泵閥座，由于受限于操作空間，底墊板無法進入到閥座下方，因此需對此工具進行優化改造，如圖2 所示。

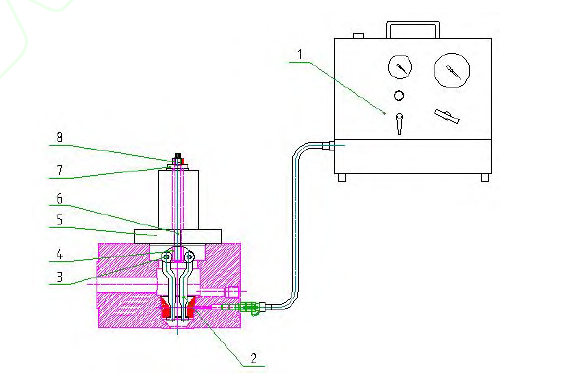

1—氣動泵2—吊鉤3—圓柱銷4—支撐架5—方墊塊6—螺桿7—墊片8—六角螺母
圖2 改進閥座拆卸工具的結構原理圖
由圖2可知，該種結構的閥座拆卸工具與閥座的接觸零件為吊鉤，調節吊鉤的張角實現隨機工具與閥座下表面的全接觸[2]。該種結構的閥座拆卸工具可以廣泛應用于中小通徑閥座的拆卸，能夠充分滿足用戶檢修設備的要求從而使設備檢修效率得到提升。
2 隔膜室蓋螺母液壓拆裝工具的結構改進
隔膜室蓋螺母液壓拆裝工具的操作原理，將打壓環等各零件按圖示組裝并吊起扣在隔膜室蓋上，把合并略微鎖緊件3螺母，將件7快速接頭連接。啟動氣動泵站，待油壓升至90MPa 時關閉氣液動力裝置，同時用件5 扳手旋緊（或松開）隔膜室蓋鎖緊螺母，全部螺母旋緊（或松開）后，打開泄壓閥泄掉油壓，拆開序號7 快速接頭，完成隔膜室蓋鎖緊螺母的安裝（或拆卸）。
